Homelab 改造小记

最近对 HomelyCloud 家里云服务器硬件和网络上进行了一些调整,用这篇文章记录一下。

「家里云」服务器

现状

硬件

目前 HomelyCloud 「家里云」 的 Server 是一台 All in One 的设备,使用 PVE 虚拟化众多 VM/LXC,维持这个状态大约运行了两年的时间。

两年前最初搭建的时候是选择了一台 2U 的 DELL PowerEdge R730XD,不得不说捡来的服务器性价比真的非常高,千元不到的价格可以获得一台 12+2/4/6 盘位、带阵列卡、X99 芯片组、24 个内存插槽、双 750W 铂金电源、双 U 双散、双千双万网卡的专业级设备,并且具备 7 条可拆分的 PCIE 插槽,扩展性拉满。另外非常重要的是拥有硬件级的 iDRAC,可以通过 Web 界面远程管理服务器,包括监控系统运行状态,调整阵列卡、风扇设置,安装系统,设置 BIOS 等操作,可以说除了进行硬件调整需要实际操作服务器之外,其他软件维护全部可以独立的通过 iDRAC 完成。

这台设备服役了大约一年时间,还为它选购了一台 600×600×1000 (深) 的机柜,配闲鱼捡来的原装导轨,和一台 HUAWEI S1720-28GWR-4X 的万兆交换机。性价比拉满的同时还是有一些缺点的,最大的问题是服务器机箱一般都比较长,所以机柜选到了 1 米深,在中间一次搬家之后确实是没有合适的地方放这个大家伙了。另外就是风扇噪音较大,不过可以通过降低风扇转速或者更换风扇解决,其实问题还好。至于耗电问题,这台设备极高的性价比省下的钱足以 Cover 掉这部分的电费支出。

搬家之后没地方放设备了,就花了一段时间来选购新的设备,最终选择的配置大致如下,大约花费约 4500 元 (相比起 R730XD 是真的贵),然后选择了一台图腾的 G26622 22U 的机柜来当设备的新家。

型号
CPUIntel i3-12100 散片
主板铭瑄终结者 B760M D4 WIFI
内存金百达 DDR4 3200 16G×4
电源海韵 FOCUS GX650 金牌全模组
机箱御夫座 6 盘位 NAS 机箱 + SATA 线
显卡NVIDIA Tesla P4
散热利民 AXP90-X53 WHITE
网卡MCX311A 10Gbps
风扇利民 TL-P9W ×4
转接卡M2-SATA + M2-8643-8639
硬盘WD SN630 3.2T

这一套设备用下来,基本体验还可以,最大的优点是更省地、更静音、有一些省电,但是相比服务器来说,也有一些不足。

首先是没有了 iDRAC,导致每次进行一些维护调整的时候,需要搬出机箱接上显示器调试,非常麻烦,也不能直观方便地查看整机状态;机箱方面,御夫座没有采用盘架的设计,需要拆掉前面板和螺丝进行加减硬盘,比较不便,也不方便热插拔,好在加硬盘的时候不算太多,勉强可以接受;最大的问题还是铭瑄这块主板问题,我购买的这块板子在长时间运行之后会出现无法关机的情况 (PVE 选择关机后,实际会自动重启);而手动关机调整完硬件之后又会出现无法开机的问题,表现为上电之后显示卡无任何输出、硬盘听不到上电运行声,在大约几秒后自动重启,并如此反复。这个问题困扰了我三次,第一次经过一番尝试之后通过按动主板的 CMOS CLEAR 重置掉 BIOS 之后解决,第二次由于间隔了半年忘了这茬,又折腾半天,重置了 CMOS 解决,第三次终于记得了,直接上手重置。重置后问题倒是能解决,但是 CPU 虚拟化、IOMMU、内存频率、风扇等一堆设置都需要调整,非常令人头大,这导致我严重怀疑这块主板在断电后到底能否能够成功开机😡,好在国网的电力供应还是比较稳定的,最近一年里一次 UPS 都没有触发。

软件

目前这台设备上承载的服务主要有:

  • AdGuardHome@LXC,内网 DNS 解析服务
  • Ingress@LXC,部署 Caddy 承载反向代理流量,统一 Web 流量入口
  • ServicesNode@LXC,部署一系列的 Docker 服务
  • PostgreSQL@LXC,主要使用的数据库
  • MySQL@LXC,数据库,为少数不支持 PostgreSQL 的应用准备
  • Gateway@VM,部署 mihomo
  • DSM@VM,黑群晖的虚拟机,目前大约有 50TiB 左右的空间,还提供家庭媒体库服务
  • HomeAssistant@VM,部署 HAOS,智能家居中枢
  • WinGame@VM,运行 Windows,运行安卓模拟器进行手游~~(碧蓝航线)~~ 挂机
  • Windows10@VM,运行 Windows,部署少数必须在 Windows 环境下运行的服务
  • Workstation@VM,偶尔处理工作的虚拟机,需要安装公司的一系列监控和 VPN 软件,因此需要进行一些环境隔离
  • DevBox@VM,折腾测试用的虚拟机节点

机器的系统盘使用了一块 128G 的 SSD,主要存储由一块 4T 的企业级 SSD 承载,使用 Directory 形式提供给 PVE 使用,目前的话这块硬盘使用率并不高,同时还虚拟了一块磁盘给群晖当做数据盘。

可以看出这台机器承载了比较多的服务,但是 All in One 的结构实质上非常脆弱,特别是存储服务 (DSM) 是在其中的一台虚拟机上,这导致 PVE 比较难实现一些备份操作。对 PVE 进行维护和调整设置需要重启的时候也需要关闭所有服务,非常的不方便。

升级改造

出于以上各种因素的考虑,准备进行一下 “存算分离” 的改造升级,把存储作为一台机器拆分开来,另一台机器用作 “计算” 运行现有的除存储之外的服务。现有的 NAS 机箱御夫座给到存储设备,而 12100 的板 U 给到计算设备,因此需要购入一些新的硬件,例如存储设备的板 U、电源、内存、散热以及计算设备的机箱。

存储设备考虑到扩展性和性价比,没有选择最近比较火的 N100/N150,而是选择了较为经典~~(古老)~~ 的 8100T,主板选择了华擎的 Z370m Pro4,这块主板提供了 6 个 SATA 接口、2 条 M.2 插槽、4 条 PCIE (2 PCIe 3.0 x16 + 2 PCIe 3.0 x1),扩展性极强,并且 x16 支持拆分为 x8+x4+x4,堪称一张 NAS 小神板。不过由于没有 2.5G 网卡,所以为它又增加了一张 8125B 的网卡。

计算设备的机箱从淘宝买了一个 2U 的机箱,方便上架,最初看了银欣和勤诚的机箱,做工感觉非常不错,但是价格属实是有些高,最后还是没有选择。电源方面用了艾湃电竞的一个 650W 金牌电源,散热由于机箱限高 63mm,还是选用了之前的 AXP90,压 121 应该还是绰绰有余的。

由于做了拆分,之前的 3.2T 的 SN630 固态硬盘继续留给了 PVE,存储这边需要补充一块固态硬盘。最近一段时间固态涨价实在是太猛了,一番调研后,选择了大普微的 R5101 3.84T 企业级 SSD,花费 1400 元购入,主要看中他的稳定性,性能方面本来也是 PCIE4.0 较为顶级的表现,但是我的 NAS 主板只支持 PCIE3.0,所以这部分也就不做过多追求了。R5101 是 U.2 接口的 SSD,因此需要购入一张转接卡,选择了 ADT 的 PCIE 5.0 转接卡,看测评他在 PCIE5.0 下的表现还不错,由于我降级到 PCIE3.0 使用,完全是绰绰有余了。

经过一番选购,目前的硬件大约是这样的:

存储

型号
CPU+ intel i3-8100T
主板+ 华擎 Z370m Pro4
内存+ Crucial DDR4 2400 8G×2
电源海韵 FOCUS GX650 金牌全模组
机箱御夫座 + SATA 线
散热利民 AXP90-X53 WHITE
网卡MCX311A
网卡+ Realtek 8125B 2.5G 网卡
风扇利民 TL-P9W ×4
硬盘DapuStor R5101 3.84T
转接卡ADT PCIE 5.0x4 to U.2

计算

型号
CPUIntel i3-12100 散片
主板铭瑄终结者 B760M D4 WIFI
内存金百达 DDR4 3200 16G×4
电源+ Apexgaming ASG650MX 金牌全模组
机箱2U 服务器机箱
显卡NVIDIA Tesla P4
散热+ 利民 APX90-X53

网络

现状

网络部分这次也一并做一些小的改造。在家里云初步搭建时,架构基本上是这样的:

  • 主路由:双千兆 3215U 工控机,运行爱快
  • AP:Redmi AX6S,原厂系统,有线 AP 模式
  • 交换机:HUAWEI S1720-28GWR-4X,24 千兆口 + 4 光口

在设备方面,NAS 和 PC 均配置的是 2.5G+10G 的双网卡,理想情况下 NAS 和 PC 之间均使用 10G 连接。但是由于一些不知名原因,PC 上的这块 Mellanox CX4121A 网卡偶尔会出现断连的情况,因此无法将它作为唯一的网卡使用,而同时使用 2.5G+10G 网卡并配置接口跃点来提高 10G 网卡的优先级也常常不生效。

升级改造

考虑到只有两台设备需要 10G 高速连接,并且目前许多主板都搭载了 2.5G 的网卡,目前 1G 的交换机并不能很好的利用这部分性能。因此考虑使用一个 2.5G 交换机替换掉现在的 10G 交换机。而 NAS 和 PC 之间直接使用光纤对连,实现稳定的 10G 连接,也省去了多网卡优先级和静态路由等配置的麻烦。

在几个月前,学习了 Sukka 的组网方案后,出于颜值考虑我已经使用 Unifi UCG Ultra 替换了主路由,使用 Unifi U7 Pro 替换了 AP。

在交换机的选择方面,我花费 410 元购入了兮客 SKS3200-8E1X-P,具备 8 个 2.5G POE+ 网口和一个 10G SFP+ 光口的二层管理交换机,并给还新增了一个支持 POE 受电的 Unifi Switch Flex Mini 用于连接一些智能家居设备,方便管理 VLAN TAG。

为了理线方便和机柜的整洁,还购入了 Unifi UACC Rack Panel,由于原装模块价格过高,选择了 LINKWAY 的 CAT6A 直通模块作为替代,完美兼容。交换机连接跳线使用了日线的 CAT6 线缆,在淘宝机房重地定制了 12 条 0.15 米的跳线,收到后发现每条线都有独立包装和水晶头保护壳,好评。

至于 USG Ultra 和 USW Flex mini 的上架问题,我刚好在 618 购入了拓竹的 P1SC 3D 打印机,在 MakerWorld 上找到了 Mauker 为 Unifi 的多个设备设计的 19 英寸模块化的支架,使用白色 PETG 料打印后喷金属漆,上架之后效果意外的棒。

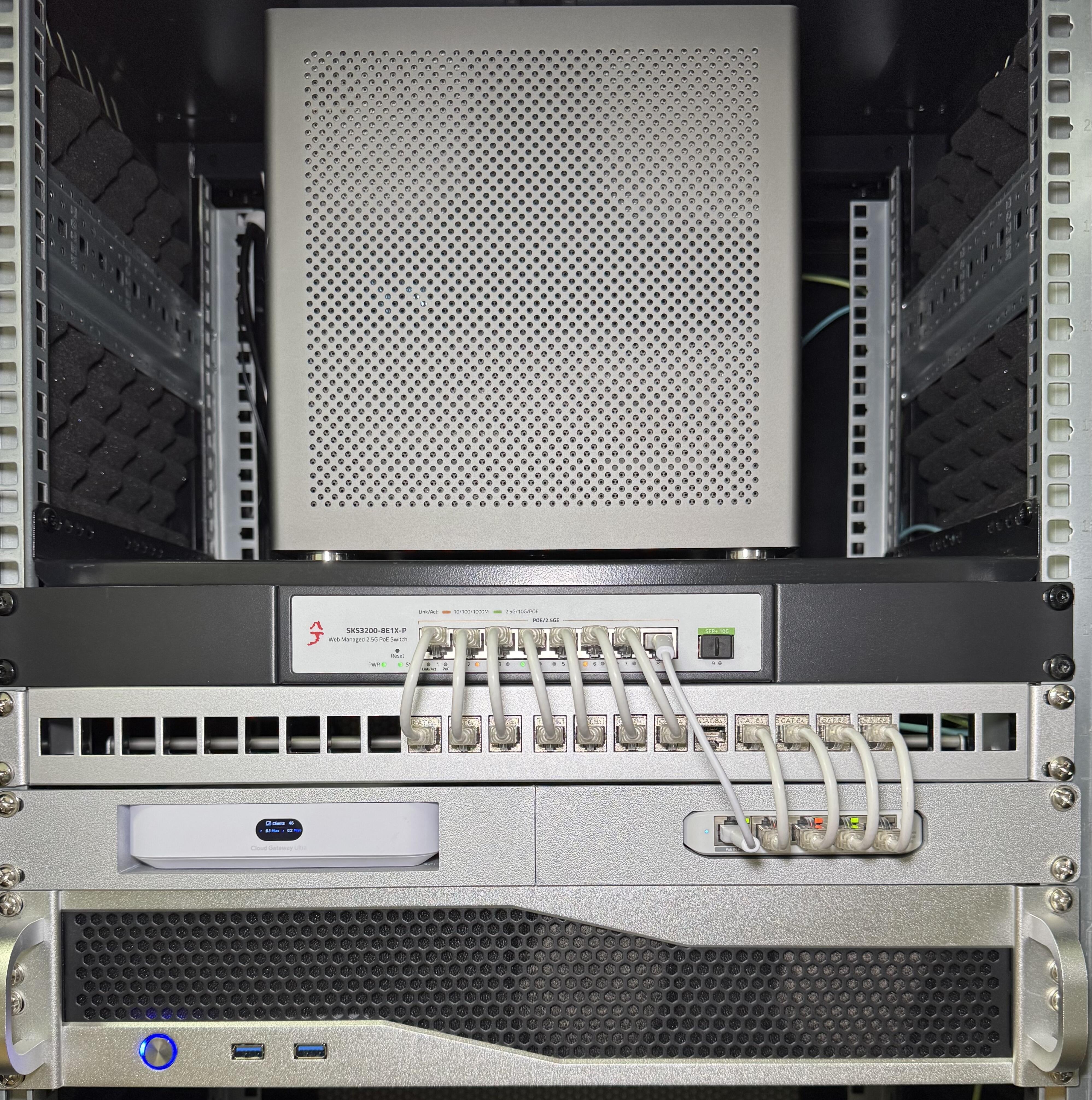

机柜

总结

本次家里云的升级改造总花费约 4300 元,除去硬盘的话大约 2900 元。其中 NAS 占了 2000 元,计算设备占了 800 元,网络部分占了 1500 元。

本次改造完成后,最大的收益是机柜颜值有了提升,由于分离了计算和存储设备,两边都可以独立维护,并且方便后续通过 Proxmox Backup Server 把 PVE 备份到 NAS 上。

接下来还要找时间完成备份方案的搭建、网络 VLAN 的划分调整和对现有服务的 K3S 化改造,等完成后再分别记录下(希望如此)。
